♦ 概 述
XL-21动力配电柜使用于交流50(60)HZ、电压至690V的供电系统中，做动力或照明配电用，使用于工矿企业和表格中居民建筑，具有过载、短路和漏电保护。本产品符合GB7251.1《低压成套开关设备设备和控制设备》标准。

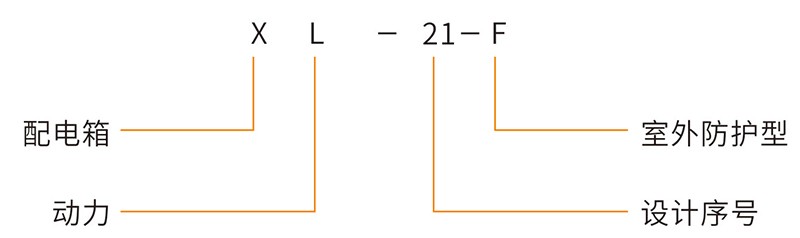

♦ 型号含义
♦ 技术数据
★额定工作电压380V（690V）
★额定工作电压50HZ（60HZ）
★额定工作电流最大630A
★额定短时（1S）耐受电流30KA
★额定峰值耐受电流63KA
★防护等级IP20、IP30、IP40、IP54
♦ 结构特点
箱体采用优质钢板弯制焊接而成，采用静电喷涂表 面处理，落地式安装。箱门一般为单门，也可分为上下门，为了提高箱门打开后的防护等级，可加装二层门，使元件操作部位露出二层门，这将大大的提高了操作人员的人身安全。
室外防护型动力配电箱的顶部加防雨棚，门和箱体采用U型双折边，并嵌胶条，防护等级达到IP54。
♦ 使用环境
★周围环境温度不高于＋40T、不低于-5℃，24小时内平均温度不高于＋30℃。
★周围空气相对温度＋40℃时不高于50％，在较低温度时可以有较大的相对湿度，但应考虑到由于温度变化可能产生的凝露（例如＋20℃时可以90％）。
★设备应安装在无剧裂震动和冲击的地方，以及电器元件不受到腐蚀的场所。
★设备安装与地面的倾斜度不超过5度。
★用户如有特殊要求时可与制造商协商解决。

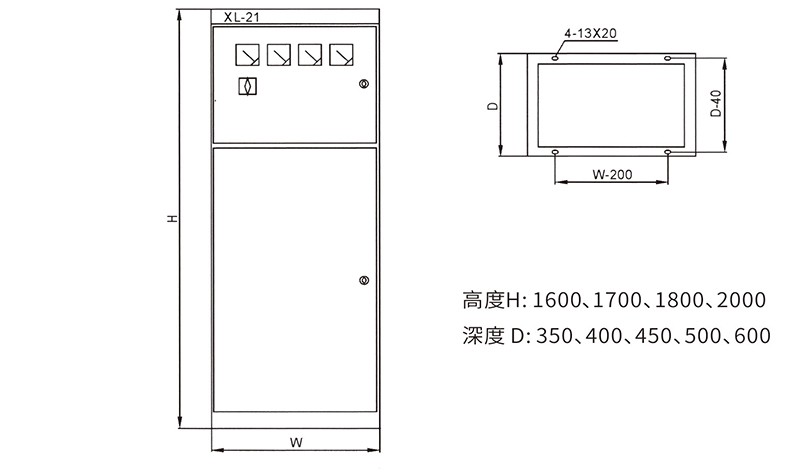

♦ 外形与安装尺寸
♦ 安装与使用
★货到现场后应检查包装是否完好，产品有无划碰现象，如有问题，及时通知厂家。
★产品安装于槽钢底座或水泥底座上，可采用焊接或螺栓连接方式，槽钢底座用户自备。
★箱内应干燥清洁，元器件的操作灵活，不应有卡滞或操作力过大的现象。
★用500V兆欧表测量绝缘电阻值不低于1兆欧。
♦订货须知
用户订货时应提供如下资料：
★一次系统图和二次原理图
★产品的进出线方式
★表面喷涂的色标代号或样板
★与产品正常使用不相符的特殊要求
