♦ 概 述
PZ低压照明配电箱适用于交流50（60）HZ、电压至400V的供电系统中，做照明支路配电用，也可做小容量的动力配电用，具有过载、短路和漏电保护，适用于工矿企业和各种民用建筑。
本产品符合GB7251.3《低压成套开关设备和控制设备》标准。

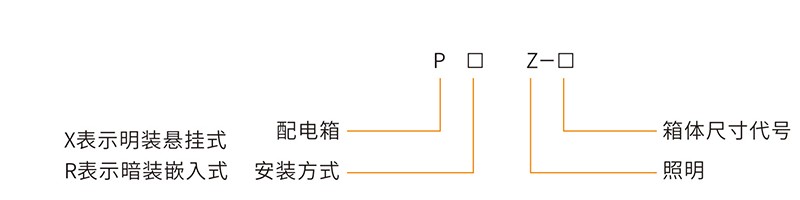

♦ 型号含义
♦ 技术数据
★额定工作电压380／220V
★额定工作频率50HZ（60HZ）
★额定工作电流最大100A（使用塑壳断路器可增大）
★额定短时（1S）耐受电流10KA（使用塑壳断路器可增大）
★防护等级IP40JP54
结构特点
箱体全部采用钢板弯制焊接而成，由箱体、边框、门、二层门、安装板等组成。二层门将所有带电部分及导线盖住，使配电箱更安全、美观。
暗装配电箱的边框、门、二层门、安装板连接成一个整体，断路器在此整体中安装布线后组成一个独立单元。箱体可先砌于墙内，待需要时再将已安装布线好的独立单元插于箱体内，用螺丝固定，这将大大简便了 现场安装，避免了断路器在现场施工时造成损坏或丢失。独立单元插入箱体的深浅可调节，箱体最大可凸出墙面10mm，最大可凹于墙面20mm。
一般采用C65．NC100等模数化微型断路器，主开关可采用塑壳断路器。
♦ 使用环境
★周围环境温度不高于＋40℃、不低于-5℃，24小时内平均温度不高于＋30℃。
★周围空气相对温度＋40℃时不高于50％，在较低温度时可以有较大的相对湿度，但应考虑到由于温度变化可能产生的凝露（例如＋20℃时可以90％）。
户内安装使用，使用地点海拔高度不超过2000米。
★设备应安装在无剧烈震动和冲击的地方，以及电器元件不受到腐蚀的场所。
用户如有特殊要求时可与制造商协商解决。
安装与使用
★货到现场后应检查包装是否完好5产品有无划碰现象，如有问题，及时通知厂家。
★箱内应干燥清洁，元器件的操作灵活，不应有卡滞或操作力过大的现象。
★用500V兆欧表测量绝缘电阻值不低于1兆欧。
嵌入式箱体凸出墙面最大不可超过10mm，凹于墙面最大不可超过20mm。
★明装式箱体安装墙面应平整或四个螺丝固定点应相平，如不平整应加垫片调整，保证箱体不扭曲，箱门开关灵活无卡住现象。
订货须知
用户订货时应提供如下资料：
一次系统图和二次原理图
产品的进出线方式，是否留进出线敲落孔
★安装方式（明装或暗装）
★暗装箱体是否焊接地扁铁，接地扁铁位置
★表面喷涂的色标代号或样板
★与产品正常使用不備符的特殊要求
