♦ 概 述
MNS低压抽出式开关设备是一种用标准模数组装的组合式低压开关柜（以下简称装置），本装置适用于交流50（60．）Hz、额定工作电压690V及以下的供配电系统，用于发电、输电、电能转换 和电能消耗设备的控制。
本装置符合IEC439．VDE660和GB7251.1《低压成套开关设备和控制设备》国家标准，JB／T9661-1999《低压抽出式成套开关设备》。
♦ 产品特点
★设计紧凑：以较小的空间能容纳较多的功能单元。最多可装36个8E／4抽屉单元。
★结构通用性强，组装灵活：以25mm为模数的C型材能满足各种结构形式、防护等级及使用环境的要求。
★采用标准模块设计：分别可组成保护、操作、转换等标准单元，用户可根据需要任意选用组装。以200余种组装件可以组成不同方案的框架结构和抽屉单元。
★安全性高：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能，具有防电弧设计，操作人员人身安全保障。
★技术性能高：主要参数込到当代国际技术水平。
★装配方便：不需要特殊复杂工具，全系列标准化。
★板材采用冷板或敷铝锌板，柜体做到免维修。
设备更新改进方便。
♦ 正常使用环境条件
周围空气温度不高于＋40℃，不低于-10℃，24／Jx时内平均温度不高于＋35℃。
大气条件：空气清洁，相对湿度在最高温度为＋40℃时不超过50％，在较低温度时允许有较大的相对湿度，如＋20℃时为90％，但应考虑到由于温度变化可能偶然地产生适度的凝露。
户内使用，使用地点的海拔高度不得超过2000m。
本装置适应于以下温度的运输和储存过程：-25℃至＋55℃的范围之间，在短时间内（不超过24h）可达＋70℃，这些极限温度下装置不应遭到任何不可恢复的损伤。
如果上述使用条件不能满足时，应由用户和制造厂协商解决。
当本装置使用于海上钻采平台和核电站时，应另行签定技术协议。
♦ 基本参数
★额定绝缘电压交流690／1000V
★额定工作电压交流400／690V．230／400V
★顶定频率50（60）Hz
★主母线最大工作电流6300A
★垂直母线最大工作电流1000A
★主母线短时（1S）耐受电流（有效值）100KA
★主母线短时耐受峰值电流（最大值）250KA
★垂直母线短时耐受电流50KA
★垂直母线短时耐受峰值电流（最大值）125KA
★防护等级IP30、IP40、IP54（订购IP54防护等级时，须与制造厂及时联系）

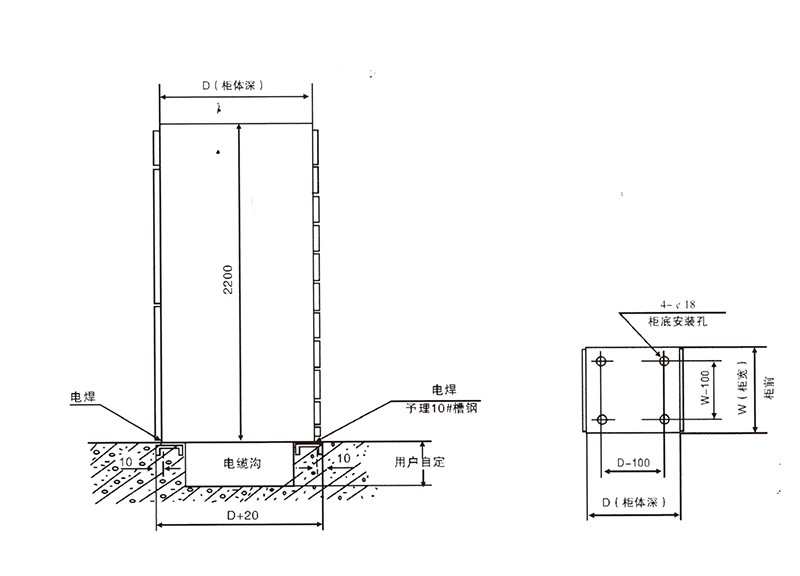

♦ 安装示意图
♦安装、使用、维修
★装置的外形尺寸和安装如上图
★当装置运抵目的地后，首先应检查包装箱是否完整，若装置不立即安装，应存放在干燥清洁之处。
★装置推荐为离墙安装式，安装基础平面要求平整。
★接好电缆后，装置底部应封闭，以防止小动物爬入柜内造成短路事故。
★装置在安装或调整后，在投入运行前，需进行下列各项检查和试验。
（1）检查装置内，安装的电器设备和控制接线是否符合工厂的图纸。
（2）用手动操作各种开关，应操作灵活，无异常和卡滞现象。
（3）检查机械联锁机构、电气联锁装置的动作是否正确可靠，应符合系统要求。
（4）检查主电路和控制电路的绝缘电阻是否符合规定要求。
（5）检查装置内所安装的电气设备是否鼠好，是否符合电气本身的技术条件。
（6）检查装置内部有无异物及各部件的安装螺钉是否松动现象。
★抽出式MCC操作须知：
（1）抽屉底部应正确插入导向件后，才能向柜内推进，否则将会发生损坏抽屉或拉不出等不良现象。
（2）8E／4和8E／2抽屉面板上的符号标志和作用见图一，图中从分断位置“O”到“｜”的箭头表示为：先将操作手柄向里推进后再将手柄从“O”旋转到“｜”即可，返回时不须推动，只要将手柄从“｜”旋向“0”，放手后，手柄自动弹出。
（3）8E～24E抽屉面板上的符号标志和作用见图二，当手柄到达工作位置“｜”时，机构对主开关解除机械 闭锁，这时主开关可以合闸和分闸操作，当主开关合闸后，联锁机构的手柄就不能操作。
（4）在符号标志的右下角门上有一小孔，这是门的解锁机构，操作过程如下：当抽屉在工作位置时，如果要开门，用螺丝刀插入孔内向下移动锁扣即可开门。
♦ 装置的运输和存放
装置不允许倾倒和遭受剧烈震动。
装置在拆箱后吊装时应使用运输角板，二根钢丝绳的夹角120％如用铲车，滚棍或撬棒，均不允许直接在装置的底架上进行。
★装置在安装就位时如要小距离移动位置，则可在底架的四角上撬动。
★在装置内不许随意拆卸电器产品和零部件。
★应防止雨淋受潮，环境温度按本样本的有关规定。
♦产品的成套性
开关柜附有装箱单，产品合格证，产品说明书及必要的图纸，随机附件有门钥匙以及根据配套清单所提的备品备件等。
♦订货须知
用户提供下列资料：
1．主电路方案及组合排列；
2．辅助电路控制和接线原理；
3．开关柜在配电室的平面布置；
4．进线和出线形式及接口要求；
5．柜内所装元件的详细型号和规格；
6．开关柜表面处理方式和颜色；
7．其它特殊要求（如有）。
