♦ 概 述
GCK型低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）柜二部分组成，适用于发电厂、变电站、工矿企业等电力用户，在交流50Hz、最大工作电压至660V、最大工作电流至3200A的配电系统中，做为动力配电、电动机控制及照明等配电设备的电能转换、分配和控制之用。
本系列产品具有分断能力高、动热稳定性好、结构先进合理、电路方案切合实际、系列性、通用性强；各种方案单元任意组合，一台柜体所容纳的回路较多；节省占地面积、外形美观、防护等级高；安全可靠，维护方便等优点。
本产品符合IEC439《低压成套开关设备》、GB7251《低压成套开关设备》和ZBK36001《低压抽出式成套开关设备》等标准。

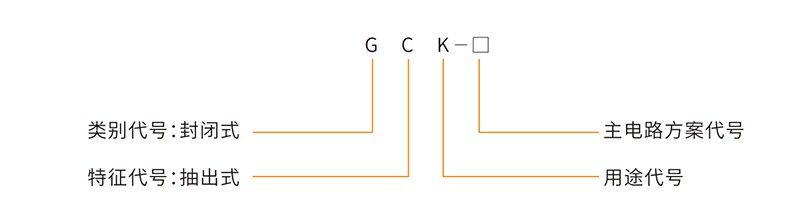

♦ 型号含义
♦ 正常使用环境条件
1、海拔高度不超过2000米。
2、周围空气温度不高于＋40T，并在24小时内平均温度不高于＋35C周围空气温度不低于-5℃。
3、大气条件：空气清洁，相对湿度在温度为＋40℃时不超过50％，在温度较低时允许有较高的相对湿度，例如＋20℃时为90％。
4、没有火灾、爆炸危险，无严重污染、化学腐蚀及剧烈震动的场所。
5、安装时，与垂直面倾斜不超过5度。本产品适合以下温度运输、储存：-25℃～＋55℃。在短时间内（不超24小时）不超过＋65℃。
6、如上述使用条件不能满足时，应由用户和制造厂协商解决。

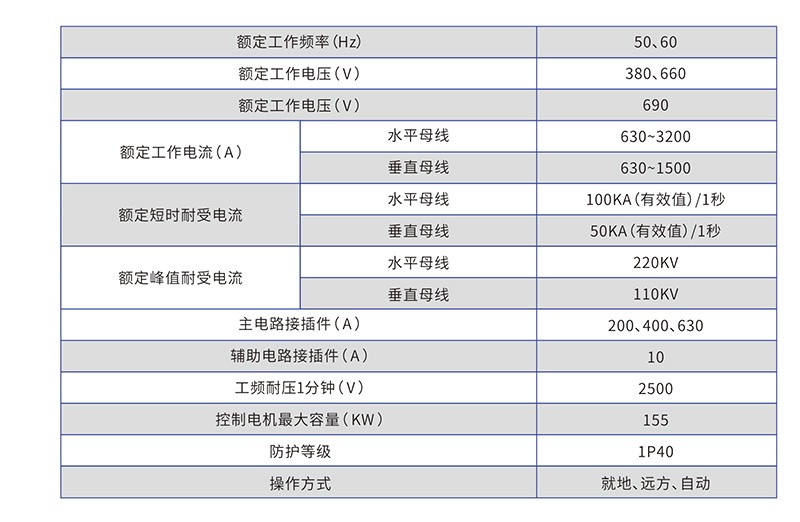

♦ 主要技术参数
♦订货须知
用户提供下列资料：
1．主电路方案及组合排列；
5．柜内所装元件的详细型号和规格；
2．辅助电路控制和接线原理；
6．开关柜表面处理方式和颜色；
3．开关柜在配电室的平面布置；
7．其它特殊要求（如有）。
4．进线和出线形式及接口要求；

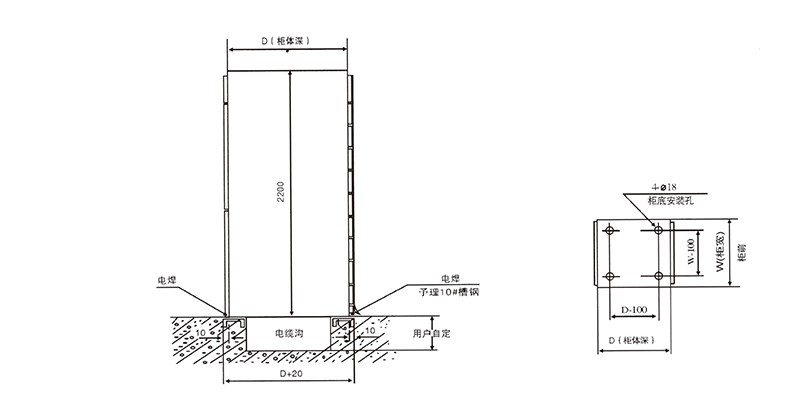

♦ 安装示意图
