♦ 概 述
GCS型低压抽出式开关柜（以下简称装置）是电力工业部、机械工业部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代，保护和弘扬我国民族工业为宗旨，于一九九五年委托森源电气有限公司组织两部GCS型低压抽出式开关柜联合设计组（以下简称两部联设组）完成设计和研制，目前在全国范围内已得到初步肯定和选用，为便于广大设计、使用单位应用，特撰写本说明书。
♦适用范围
装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不怕发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以做为低压抽出式开关柜的换代产品使用。
装置符合IEC439-K低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。

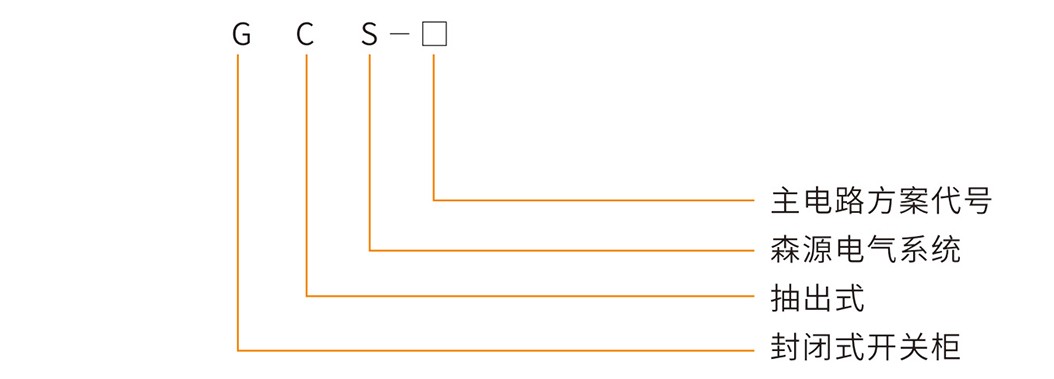

♦ 产品型号及含义
♦ 正常使用环境条件
1．周围空气温度不高于＋4CTC，不低于-5℃，24小时内平均温度不得高于＋35龙，超过时，需根据实际情况降容运行。
2．户内使用，使用地点的海拔高度不得超过2000m。
3．周围空气相对湿度在最高温度为＋40幻时不超过50％，在较低温度时允许有较大的相对潭度，如＋20℃时为90％，应考虑到由于温度的变化可能会偶然产生凝露的影响。
4．装置安装时与垂直面的倾斜度不超过5度，且整组柜列相对平整（符合GBJ232-82标准）。
5．装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
6．用户有特殊要求时，可以与制造厂协商解决。
♦ 产品成套性
制造厂供货时应提供下列文件及附件
★装箱清单
★产品合格证
★使用说明书
★出厂试验报告
★有关电气图纸
★柜门钥匙、操作手柄及合同规定的备品配件
★主要元器件的安装使用说明书
♦ 订货须知
用户提供下列资料：
1．主电路方案及组合排列；
2．辅助电路控制和接线原理；
3．开关柜在配电室的平面布置；
4．进线和出线形式及接口要求；
5．柜内所装元件的详细型号和规格；
6．开关柜表面处理方式和颜色；
7．其它特殊要求（如有）。
